Các mạch nạp không thể thiếu dành cho dân chế cháo

1. USBasp, được dùng để nạp chương trình cho AVR và một số dòng chip 8051 thông qua giao tiếp ISP. Các tín đồ Arduino nên có mạch nạp này để có thể nạp lại bootloader hoặc nạp thẳng chương trình Arduino để chạy mà không có độ trễ của bootloader. Các chip phổ biến nhất có thể nạp bằng mạch này là Atmega328P và Atmega2560. Nhớ mua cả cái đế chuyển sang 6 chân ICSP như trong hình để nạp cho Arduino dễ dàng hơn. Giá mạch nạp này khoảng 40k.

USBasp


2. ST-LINK V2, được dùng để nạp chương trình cho các dòng chip của STM, phổ biến nhất là STM32. Một số chip STM phổ biến có thể nạp bằng mạch này là STM32F103C8T6, STM32F411CEU6, STM32F407VET6, STM32F030F4P6. Giá mạch nạp này khoảng 40k.

ST-LINK V2

ST-LINK V2



3. PICKIT-3, dùng để nạp cho hầu hết các dòng PIC và dsPIC. Giá mạch nạp này khoảng 300k.

PICKIT-3



4. SmartRF04EB, Nếu bạn đang làm về Zigbee thì đây là mạch nạp không thể thiếu, dùng để nạp cho các dòng chip của TI, đặc biệt là chip CC2530. Giá mạch nạp này khoảng 150k.

SmartRF04EB

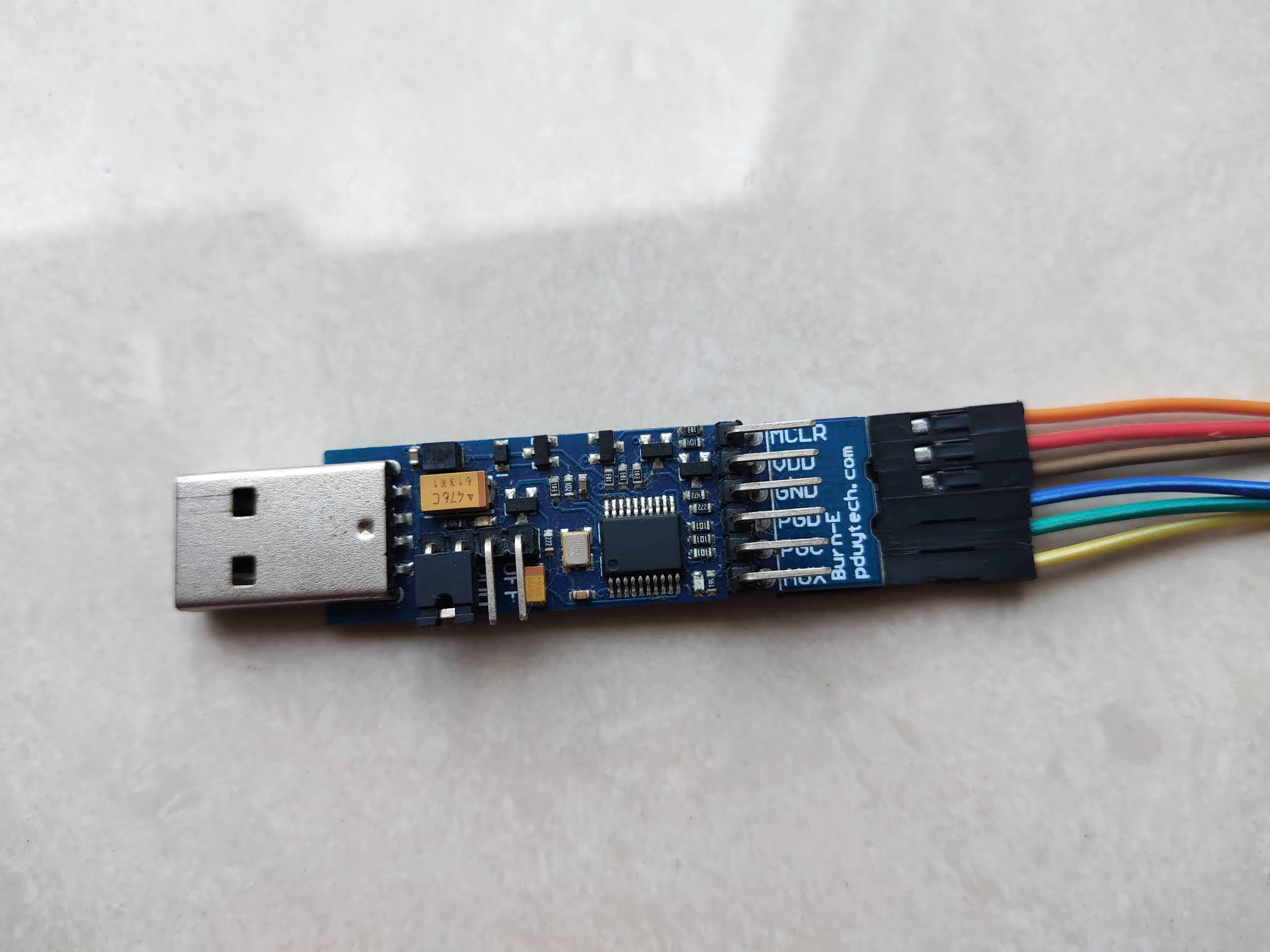

5. Burn-E, mạch nạp đa năng do người Việt Nam thiết kế và sản xuất (Phương Duy Tech), có thể nạp được cho PIC, AVR, AT89S. Tuy nhiên mạch nạp này không hỗ trợ debug. Có mạch nạp này sẽ hữu dụng trong một số trường hợp. Giá mạch này khoảng 200k.

Burn-E


6. FTDI232, chip FT232RL, đây là một mạch chuyển từ USB sang Serial với chất lượng khá ổn định. Tuy đây không phải là mạch nạp nhưng hiện nay rất nhiều dòng chip hỗ trợ nạp thông qua giao tiếp Serial. Dùng mạch này có thể nạp các dòng chip ESP như ESP8266, ESP32. Giá mạch này khoảng 70k.

FT232RL
